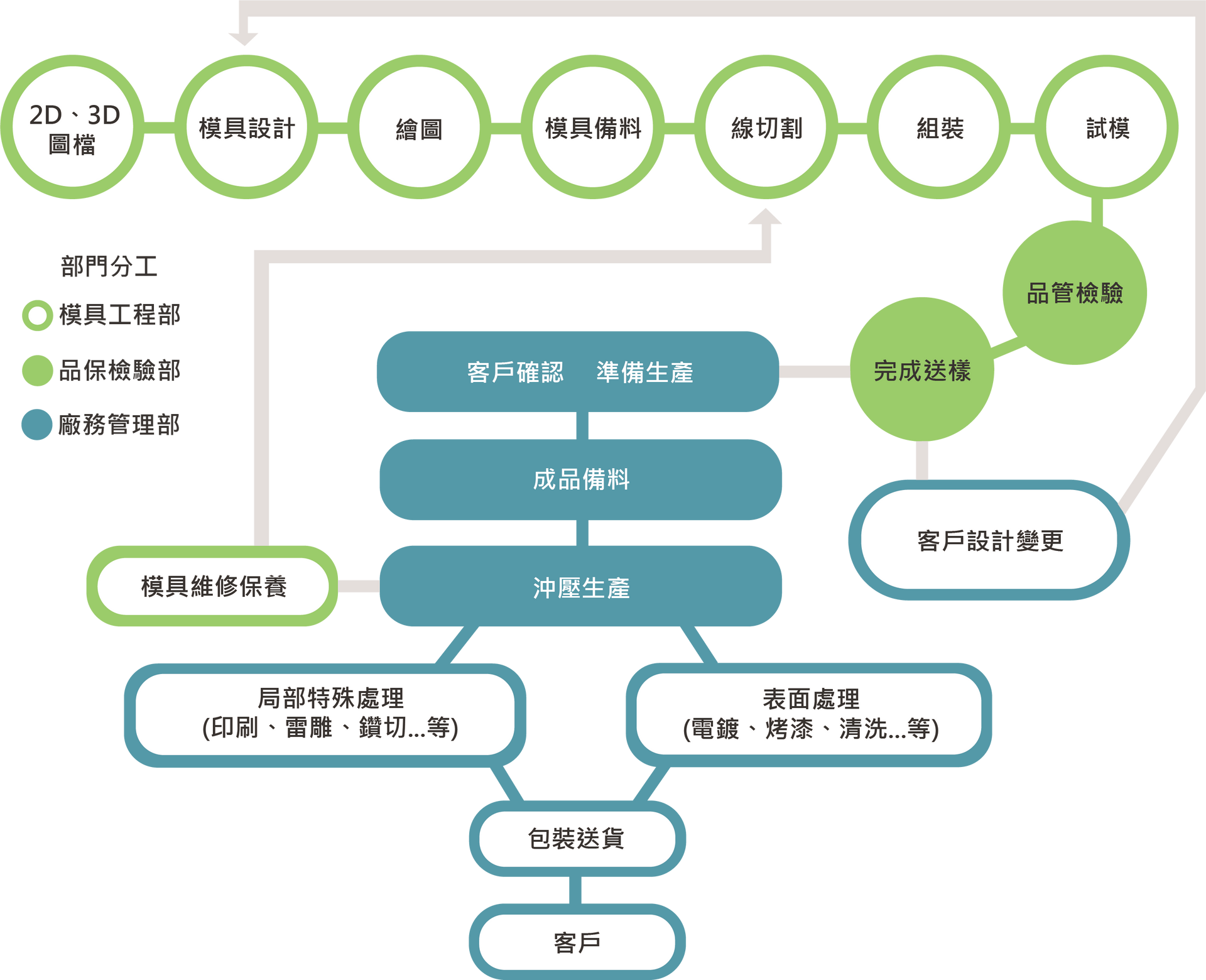

沖壓製程圖-福潮記

沖壓製程完整解析｜從設計到量產的關鍵技術

沖壓製程是什麼？

在現代金屬製造中，「沖壓製程」是一種透過模具與沖床設備，將金屬板材加工成特定形狀與結構的製造技術，此製程廣泛應用於汽車、電子、建築五金、伺服器與精密機構零件等產業。
簡單來說，沖壓製程就像「用模具一次成形」，透過高壓力將金屬板材加工成所需零件，具備：

  • 高效率
  • 高一致性
  • 適合大量生產
  • 成本可控

沖壓製程為什麼是量產的核心技術？

許多產品在開發初期看似可行，但真正困難的往往是：

  • 能不能穩定量產？
  • 成本是否能控制？
  • 品質是否一致？

這正是沖壓製程的價值所在。透過完善的沖壓製程設計，可以達到：

  • 穩定尺寸精度（±0.05mm）
  • 高良率生產（95%以上）
  • 自動化連續生產
  • 單件成本降低
  • 產品設計若沒有考慮沖壓製程，後續往往會付出更高的製造成本。

沖壓製程的主要加工流程

一個完整的沖壓製程，通常包含以下幾個關鍵步驟：

1. 材料選擇與評估

常見材料包含：

  • 不鏽鋼
  • 鋁合金
  • 冷軋鋼板
  • 銅材

不同材料會影響：

  • 成形性
  • 回彈
  • 強度
  • 表面品質


了解更多有關沖壓材質專業知識文章


2. 模具設計與開發

模具是沖壓製程的核心，並決定產品 70% 成功率，設計時需考量：

  • 沖壓順序
  • 成形角度
  • 模具間隙
  • 材料流動

3. 試模與製程調整

模具完成後需進行試模：

  • 檢查尺寸精度
  • 修正回彈問題
  • 調整成形壓力
  • 優化材料流動



4. 正式量產

確認製程穩定後進入量產階段：

  • 自動送料
  • 連續沖壓
  • 批量生產
  • 品質抽檢


了解更多有關模具設計相關的專業知識文章

常見沖壓製程種類

沖壓製程並非單一技術，而是由多種加工方式組合而成：

  1. 剪切製程（Shearing）：包含下料、沖孔，用於切割與輪廓形成。
  2. 彎曲製程（Bending）：將材料折成特定角度，常見於支架與結構件。
  3. 拉伸製程（Drawing）：將金屬拉成立體形狀，如外殼、容器。
  4. 成形製程（Forming）：進行曲面或外觀加工，如裝飾板、曲面件。

沖壓製程的技術挑戰

在實務量產中，沖壓製程會遇到以下問題：

  1. 回彈問題：材料在折彎後會回彈，需透過模具補償設計解決。
  2. 毛邊與斷面品質：剪切間隙不當會造成毛邊，影響產品品質與安全性。
  3. 材料變形：拉伸或成形時可能產生破裂]、起皺、厚度不均。
  4. 外觀刮傷：高端產品（如3C外殼），需控制表面無壓痕。

沖壓製程真正的難度，不在加工，而在「穩定量產」。

福潮記的沖壓製程優勢

福潮記擁有超過40年以上沖壓製程經驗，我們的優勢不只是設備，而是：

  1. 模具設計能力：在產品設計初期即介入，避免量產問題發生。
  2. 精密公差控制： 可達 ±0.05mm，適用精密電子與結構件。
  3. 薄板沖壓技術： 可加工 0.15mm 薄板，並維持結構強度與外觀品質。
  4. 穩定量產能力：​ 高良率、穩定交期、批量一致性高。

我們不只是做沖壓，而是解決製造問題。
